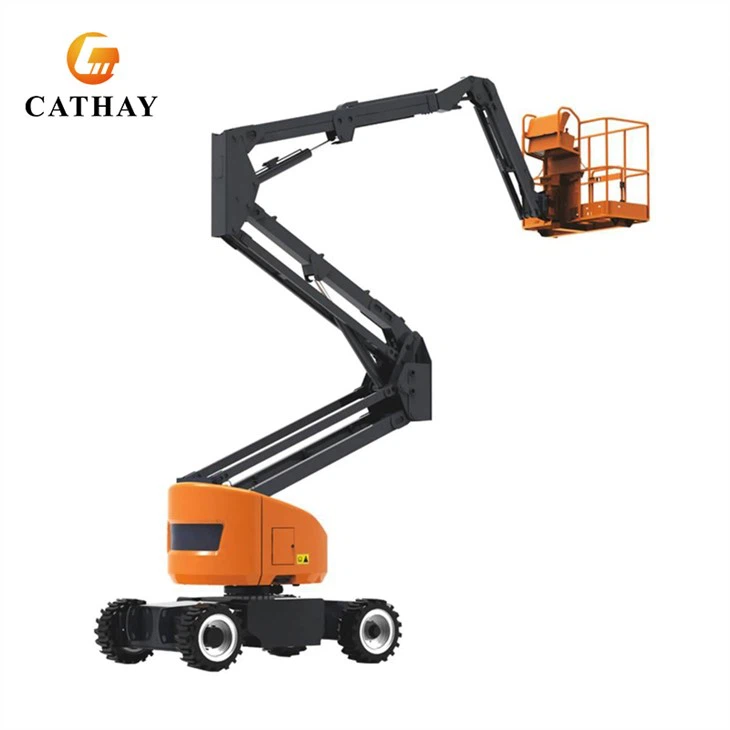

전기 굴절식 붐 리프트

전기 너클 붐 리프트는 작업을 오버행하거나 특정 장애물을 건너거나 한 곳에서 다지점 작업을 수행할 수 있습니다. 플랫폼에는 큰 부하가 있으며 두 사람이 동시에 작업하는 데 사용할 수 있습니다. 리프팅 플랫폼은 이동성이 좋고 외관이 아름답습니다. 실내 및 실외 작업에 적합합니다. 역, 부두, 쇼핑몰, 경기장, 주거용 부동산, 공장 및 광산과 같은 대규모 고공 작업에 적합합니다.

문의 보내기

채팅하기

설명

Electri Knuckle 붐 리프트는 고소 작업에 사용되는 리프팅 장치입니다. 장애물을 넘고 고도 작업을 수행할 수 있습니다. 플랫폼을 임의의 위치로 들어 올리면 보행 중에도 작동할 수 있습니다. 컴팩트한 구조와 유연한 스티어링이 특징입니다. 접근 및 혼잡한 작업 영역, 백업 전원 장치, 작동 가능한 작업 플랫폼 재설정, 쉬운 운반, 어디로든 이동 가능, 식별하기 쉬운 조작 패널, 여러 기계, 전기 및 유압 안전 보호, 통합 유압 및 전기 통합 시스템.

모델	CABL-10B	CABL-12B	CABL-14B	CABL-16B	CABL-18B	CABL-20B
작업 높이	12 m	14 m	16.05 m	17.8 m	20 m	21.9 m
플랫폼 높이	10 m	12 m	14.05 m	15.8 m	18 m	19.9 m
MaxHorizontaol 리치	5.8 m	8 m	8.1 m	10 m	10.8 m	12.3 m
리프트 용량	200kg	200kg	230kg	230kg	230kg	230kg
교차 높이	4.78 m	5 m	7.6 m	7.6 m	9.2 m	9.2 m
길이(수납 시) Ⓓ	4.35m	5.3 m	6.24 m	7.9 m	8.1 m	9.2 m
너비(수납 시) Ⓔ	1.5m	2 m	1.75 m	2 m	2.38 m	2.38 m
높이(수납시) Ⓒ	1.99 m	2.05 m	2 m	2 m	2.38 m	2.34 m
휠 베이스 Ⓕ	1.65 m	2 m	2 m	2.2 m	2.6 m	2.6 m
지상고 Ⓖ	0.15 m	0.2 m	0.2 m	0.2 m	0.3 m	0.3 m
플랫폼 측정 Ⓑ*Ⓐ	1.1*0.65 m	1.1*0.65 m	1.53*0.76 m	1.53*0.76 m	1.53*0.76 m	1.53*0.76 m
테일 스윙	0.25 m	0.13 m	0 m	0 m	0.33 m	0.33 m
등급 능력	25퍼센트	25퍼센트	30퍼센트	30퍼센트	25퍼센트	25퍼센트
이동 속도(보관 시)	3km/h	3km/h	5km/h	5km/h	5km/h	5km/h
이동 속도(올림)	0.8km/h	0.8km/h	0.8km/h	0.8km/h	0.8km/h	0.8km/h
솔리드 타이어	Φ590*190	Φ590*190	28×9-15	28×9-15	33×12-20	33×12-20
수직 지브 회전	140도	140도	140도	140도	140도	140도
턴테이블 스윙	±80도	±80도	±80도	±80도	±80도	±80도
플랫폼 회전	355도	355도	355도	355도	355도	355도
플랫폼 레벨링	자동 레벨링
총 무게	4800kg	5500kg	6270kg	6720kg	8080kg	8200kg
제어 전압	24v DC	24V DC	24V DC	24V DC	24V DC	24V DC
구동 전기 모터	6.5kw*2	6.5kw*2	6.5kw*2	6.5kw*2	6.5kw*2	6.5kw*2
펌프 전동기	7.5kw	7.5kw	5kw	5kw	5kw	5kw
1*40'HQ	1*40'HQ	1*40'HQ	1*40'HQ	1*40'HQ	1*40'HQ	1*40'HQ
휠드라이브스티어링	4WD2WS / 4WD4WS (WD: 휠 드라이브, WS: 휠 스티어링)

기능 및 장점:

1. 크랭크 암은 다양한 방법으로 원하는 위치에 도달할 수 있도록 위로, 바깥쪽으로 및 스팬에 대한 다방향 포지셔닝을 제공합니다.

2. 4바 계량 장치의 표준 구성; 과부하 보호, 플랫폼 진폭 및 높이 자동 감지 장치, 붐 이동 속도 및 보행 속도의 자동 제어, 고정밀 계량 장치 및 작업의 안전과 부드러움을 보장하는 기타 조치.

3.16m 이하로 전동식을 포함하여 매우 콤팩트하며 작은 문 열림도 통과할 수 있고 협소한 공간에서도 작업이 가능합니다.

4. 본격적인 제어 핸들 및 CAN 버스 및 PLC 제어 시스템, 간단한 제어, 높은 포지셔닝 정확도로 사용자가 원하는 것은 무엇이든 할 수 있습니다. 스테인리스 스틸 작동 상자에는 전기 부품을 습기와 손상으로부터 보호하기 위해 밀봉된 상자 덮개와 상자 덮개가 있습니다.

5. 전기 비례 가변 펌프와 유압 가변 모터 및 유량 분배 밸브로 구성된 폐쇄 보행 시스템은 더 높은 이동 속도와 더 낮은 안정적인 작동 속도, 고효율 및 저열을 충족시킬 수 있습니다.

6.AC380V/맞춤형 전압은 사용자 요구 사항에 따라 플랫폼에 연결할 수 있으며 압축 공기 파이프라인은 사용자의 특별한 작업 요구 사항을 충족하도록 구성할 수 있습니다.

7. 닫힌 보행 시스템, 편리한 속도 조절 및 큰 속도 조절 범위; 붐의 유압 시스템은 안전성이 더 높은 이중 스풀 회로입니다. 유압 부품은 순수한 유럽 및 미국 브랜드입니다.

8.사륜구동력이 강하고 등판도가 크다.

9. 플라잉 암의 각도는 -55도에서 +75도까지 다양하므로 메인 암으로 가지 않고도 원하는 위치에 도달할 수 있습니다.

10. 유지 보수가 용이합니다.

11. 진동하는 차축은 지형을 감지할 수 있으며, 고르지 않은 도로에서 구동력을 감소시키지 않고 4륜 착륙을 보장할 수 있습니다.

12. 실린더의 피스톤 로드에는 보호 슬리브가 있고 붐 헤드에는 방진 장치가 있습니다.

13. 테이블의 회전 범위는 ±80도이므로 작업이 보다 유연해집니다.

14. 로터리 감속기의 출력 기어는 편심 2.5mm이며 측면 간극을 조정하여 붐의 자유 회전 각도를 줄일 수 있습니다.

15. 작업 바구니가 장애물에 부딪히면 기계가 움직이지 않도록 하십시오.

16. 엔진과 오일 펌프가 고장났을 때 붐이 복귀되는지 확인하십시오.
