조정 가능한 패널 리프터
CathayLift 조정 가능한 패널 리프터의 모듈 식 디자인은 다양한 구조 및 흡입 컵의 무료 조합을 허용하며, 다양한 프로젝트 요구 사항에 맞는 디지털 압력 게이지, 축합기 및 실시간 압력 감지가 장착되어있어 안전한 작동을 보장하고, 고지대 설치에서 위험을 최소화하고, 조정 된 수치를 뒷받침하고, 조정 된 패널 특징을 갖추고 있습니다. 동적 시공 환경에 적합하게 만드는 크기 변형 . 수입 오일이없는 진공 펌프 및 밸브를 포함 시키면 조정 가능한 흡입 컵 위치와 수동 폐쇄 기능은 사용자 제어를 향상시킵니다. .
|
모델 |
XC-S400 시리즈 |
XC-S600 시리즈 |
XC-S800 시리즈 |
XC-S1000 시리즈 |
XC-S1200 시리즈 |
|
|
리프팅 용량 |
킬로그램 |
400 |
600 |
800 |
1000 |
1200 |
|
컵 수량 |
/ |
4 |
6 |
8 |
10 |
12 |
|
단일 컵 직경 |
밀리미터 |
300 |
||||
|
단일 컵 용량 |
킬로그램 |
100 |
||||
|
회전 |
/ |
360도 매뉴얼 회전 |
||||
|
틸팅 |
90도 매뉴얼 |
|||||
|
전압 |
V |
직류 12 |
||||
|
충전기 |
AC 220/110 사용자 정의 |
|||||
|
무게 |
킬로그램 |
70 |
90 |
100 |
120 |
120 |
|
빨판 프레임 크기 |
밀리미터 |
850*750*300 |
1800*900*300 |
1760*1460*300 |
1900*1600*300 |
1900*1600*300 |
|
확장 바 길이 |
밀리미터 |
500 |
||||
|
제어 시스템 |
/ |
통합 제어 캐비닛 및 유선 리모콘 |
||||
|
전체 크기 |
밀리미터 |
1230*910*390 mm, 나무 상자로 포장 |
||||
|
총 체중 |
킬로그램 |
97 |
110 |
123 |
150 |
163 |
제품 세부 사항 :
제어판, 배터리 표시기
와이어 제어 핸들러
조절 가능한 팔
내구성있는 컵
사용 방법:
- 전원 켜기 및 진공 준비
- 진공 펌프를 시작하기 위해 제어 박스의 전원 스위치를 활성화하기 위해 . 시스템은 압력이 50을 초과하면 충분한 흡입 .에 대한 공기를 먼저 대피 시키면, 가청 및 시각적 경보가 최적의 진공 수준이 달성 될 때까지 {3} (cm01)에 도달 할 때까지. {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3} {3}을 활성화합니다. 에너지 .
- 흡입 컵 위치
- 흡입 패드가 유리 표면과 정렬 될 때까지 호이 스팅 컨트롤을 사용하여 리프터를 기동합니다 . .을 진행하기 전에 패드와 유리 사이의 전체 접촉을 보장하십시오.
- 진공 그립 활성화
- 흡입 컵을 진공 시스템에 연결하려면 컨트롤 핸들의 수동 슬라이드 밸브를 사용하여 리프터가 유리를 즉시 고정시킬 수 있으며 압력 게이지는 실시간 흡입 레벨을 표시합니다 . -0.55}} kg/f (55 진공도)의 읽기는 전형적으로 2 ~ 3 초 내에 달성됩니다.
- 유리 회전 (90도 플립)
- 안전 잠금 핀을 제거하고 흡입 프레임에 힘을 적용하여 유리를 회전시켜 . 90도 기울기가 달성되면 메커니즘 잠금 장치가 자동으로 잠금하여 설치를위한 안전한 수직 포지셔닝을 허용합니다 ..
- 유리를 운반합니다
- 전기 호이스트를 사용하여 유리를 원하는 위치 . 리프터의 균형 잡힌 설계로 들어 올리고 움직입니다.
- 유리 방출
- 슬라이드 밸브를 분리하여 진공 압력을 차단하여 주변 공기가 흡입 컵에 다시 들어가도록 허용 . 이렇게하면 밀봉이 깨져서 갑작스런 이동없이 리프터로부터 유리를 부드럽게 분리합니다 ..
- 다음 작업을 위해 재설정
- 리프터를 시작 위치로 되돌리고 추가 패널의 경우 2-6을 반복하십시오 . 시스템의 빠른 진공 회복은 효율적이고 연속적인 워크 플로우 .을 보장합니다.

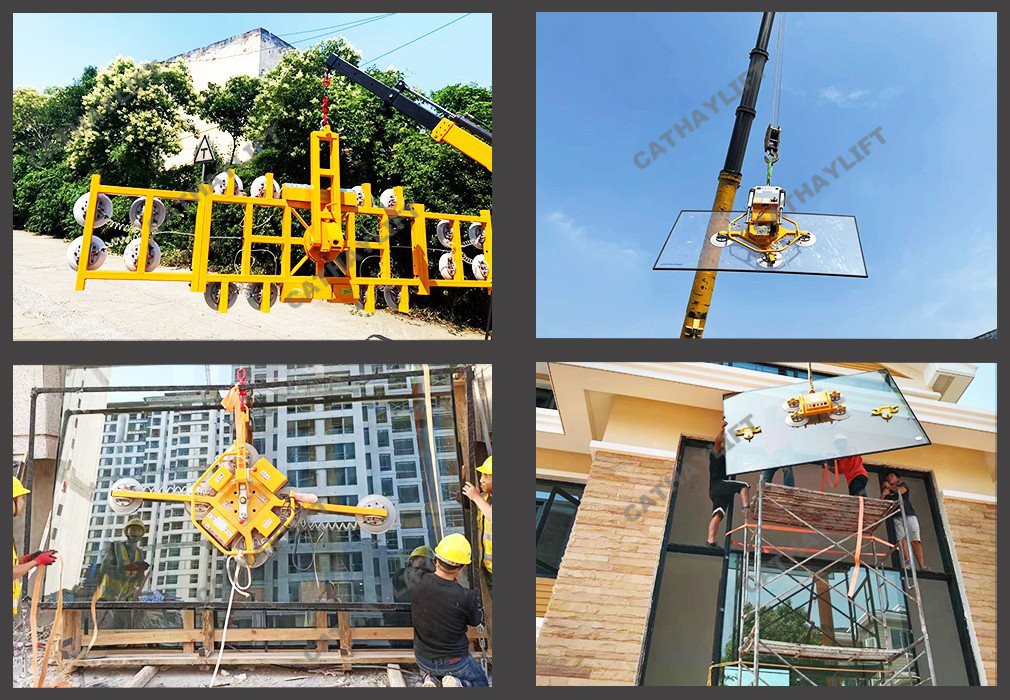

실제 순서 :
